Chez Lomoutil, nous accompagnons quotidiennement des professionnels exigeants. Dans la pratique, une question revient souvent : comment distinguer et estimer correctement la partie lisse et la partie filetée d’une vis ?
Voici une méthode simple de lecture et d’estimation utilisée en atelier pour les deux standards les plus courants :
- la vis DIN 931 (ISO 4014) à filetage partiel
- la vis DIN 912 (ISO 4762) à tête cylindrique six pans creux
Comprendre la vis DIN 931 et sa partie non filetée
Les vis DIN 931 sont des vis à filetage partiel, ce qui signifie qu’elles comportent :
- une partie lisse sous tête
- une partie filetée en extrémité
👉 La zone lisse permet un meilleur guidage, un appui mécanique propre ou un fonctionnement en cisaillement.
Règle de calcul :
| Longueur totale (L) de la vis | Longueur de la partie filetée |
|---|---|
| L < 125 mm | 2 × d + 6 mm |
| 125 mm ≤ L ≤ 250 mm | 2 × d + 12 mm |
| L > 250 mm | 2 × d + 25 mm |
🔎 Exemples concrets :
- Vis M10 × 100 mm → Partie lisse = 2 × 10 + 6 = 26 mm
- Vis M12 × 200 mm → Partie lisse = 2 × 12 + 12 = 36 mm
- Vis M16 × 260 mm → Partie lisse = 2 × 16 + 25 = 57 mm
💬 Pourquoi c’est utile : savoir cela permet, par exemple, d’éviter qu’une vis pénètre trop profondément dans une pièce taraudée, au risque de provoquer un mauvais serrage ou une casse.
La vis DIN 912 🔩 : repérer les cas de filetage total
Les vis à tête cylindrique DIN 912 existent dans deux versions : totalement filetées ou partiellement filetées, selon leur longueur par rapport au diamètre.
La règle à mémoriser :
| Longueur totale (L) de la vis | Caractéristique |
|---|---|
| L ≤ 2 × d | Filetage complet |
| L > 2 × d | Partie filetée = 2 × d + 6 mm |
🔎 Exemples :
- Vis M8 × 16 mm → L ≤ 2 × 8 → Filetage complet
- Vis M8 × 30 mm → L > 16 → Partie filetée = 2 × 8 + 6 = 22 mm
Tips : Utile lors du montage de systèmes avec entretoises, rotules ou pièces mobiles, qui nécessitent une surface lisse pour garantir une bonne rotation ou éviter l’usure prématurée.

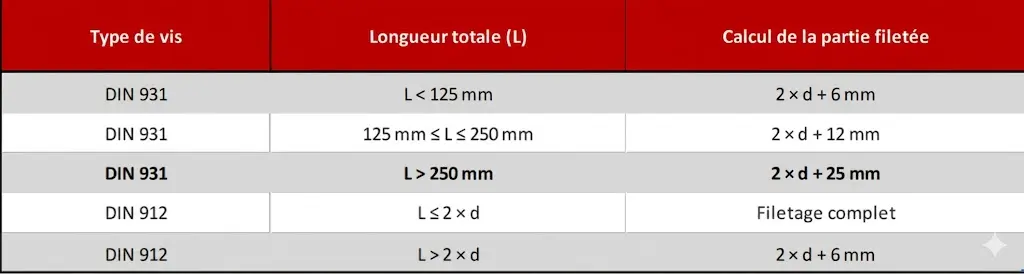

Tableau récapitulatif 🧾
Pourquoi ces calculs sont cruciaux dans l’industrie
Dans un secteur où la précision est reine, maîtriser ce type d’information est un véritable atout :
- Gain de temps au comptoir ou à l’atelier
- Choix plus rapide des bonnes vis
- Réduction des erreurs de montage
- Amélioration de la fiabilité mécanique des assemblages
Que vous soyez mécanicien, électromécanicien, ingénieur de maintenance ou acheteur technique, ces règles peuvent vous faire gagner de précieuses minutes… et éviter bien des problèmes.
